超细立磨机

超细立磨机

产品介绍

  TLUM系列超细立磨机是同力重机根据公司自身多年的立磨研发经验并结合国外先进的磨粉系统粉磨理论而研发的一款先进立磨设备。它集超细粉磨、分级、输送于一体,可应用于化工、冶金、非金属矿等行业,适用物料有:碳酸钙、方解石、硫酸钡、滑石、硅灰石、叶腊石、白云石、石墨、高岭土、石灰石等。

24小时客服热线:400-921-0788

结构原理:

   超细立磨机具体结构包括磨辊装置、磨盘装置、电动机、减速机、加压装置、选粉机、机体、油站、主机PLC电控系统等部分。


超细立磨机设备结构图



   其工作原理是:电机通过减速机带动磨盘转动,此时风也从进风口进入到立磨机体内,物料经给料机下料口落到磨盘的中间,受磨盘转动时的离心力作用,物料被甩到磨盘的边缘处受到磨辊的碾压,大块物料被直接压碎,而颗粒小的物料则形成料床进行粒间粉碎。


   粉碎后的物料到达边缘处后被风环处的强风带走,重量较大的物料颗粒落到磨盘上继续粉磨,气流中的物料经过上部的分离器后,粗颗粒的物料被转子叶片挡下回到磨盘上重新粉磨。而合格的物料则随气流出磨,被集粉器收集。超细立磨机就是通过这样一次次粉磨终达到超细的目的。


   其中,多头选粉机的作用就是通过调节它的转子转速来控制成品物料的细度,而液压系统的作用则是调节磨辊压力来适应不同硬度的物料。


技术参数:



TLM-1100H

TLM-1200H

 TLM-1400H

 315粉

11~13

12~14

14~16

 2500粉

6~7

7~8

 8~9

主机功率

220KW

250KW

 280KW

 分级轮数量

 5

 7

 7

能耗(主机、风机、分级机)

28

 29

 30


声明:功率仅供参考,具体以实际为准,规格书如有改动将不再另行通知

产品优势:

  1、成品物料的白度和净度高

   超细立磨机采用料层粉磨原理,减少了物料在磨内的停留时间,如果粉磨白色物料,则有利于提高其白度和净度。


  2、自动化控制,变频调速,节能高效

  同力的TLUM系列超细立磨机与其他磨机相比,可节能30%-50%,大幅度提高了经济效益。


   3、采用德国阿尔派选粉技术,可一次性达到所需细度


多头选粉机转子


  同力重机的超细立磨机采用德国阿尔派多头选粉机原理,每个转子都可以变频调速,只要选定范围,就可粉磨出想要的细度。成品物料中粒度小于2μm的颗粒含量达到70%。同时,成品物料也可以经过二次分选选出更细粒径的物料。

工程案例:

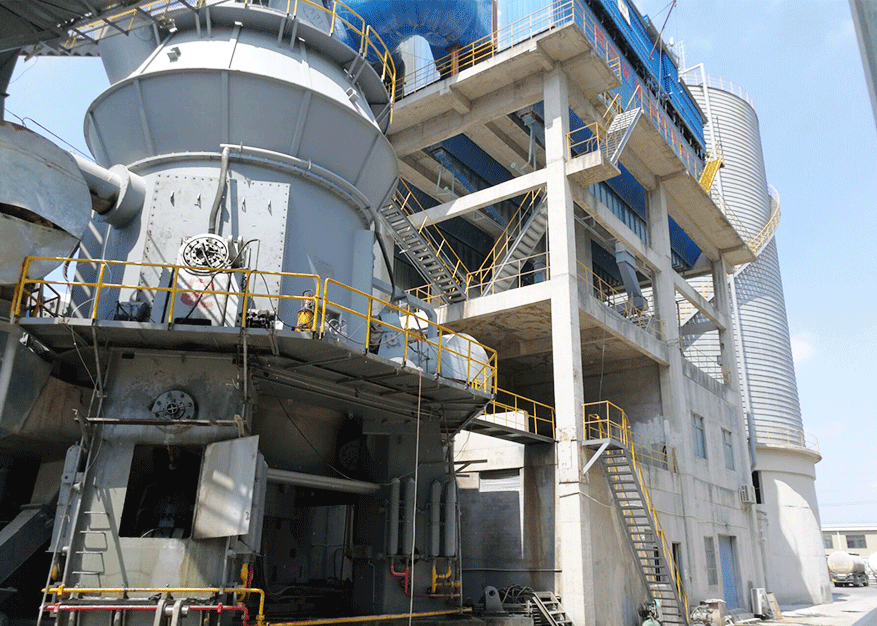

  同力重机制造的2台套TLUM1100超细立磨机在新疆***新型建材有限公司-人造岗石项目中顺利投产。

  生产情况:

  【日 运 转】:24小时

  【进 料】:方解石,粒径5-10mm

  【成 品】:细度:325-1250目

  【产 量】:8-15吨/时

  【客户反馈】:

   我们公司在同力购买的超细立磨机,不仅质量有保证,产量也特别稳定,高效环保,大大提高了公司的产能,第一年投入使用就为公司创造了200万的净利润。

立磨图片:

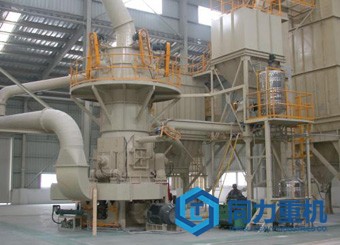

同力重机生产的超细立磨机设备
超细立磨机1

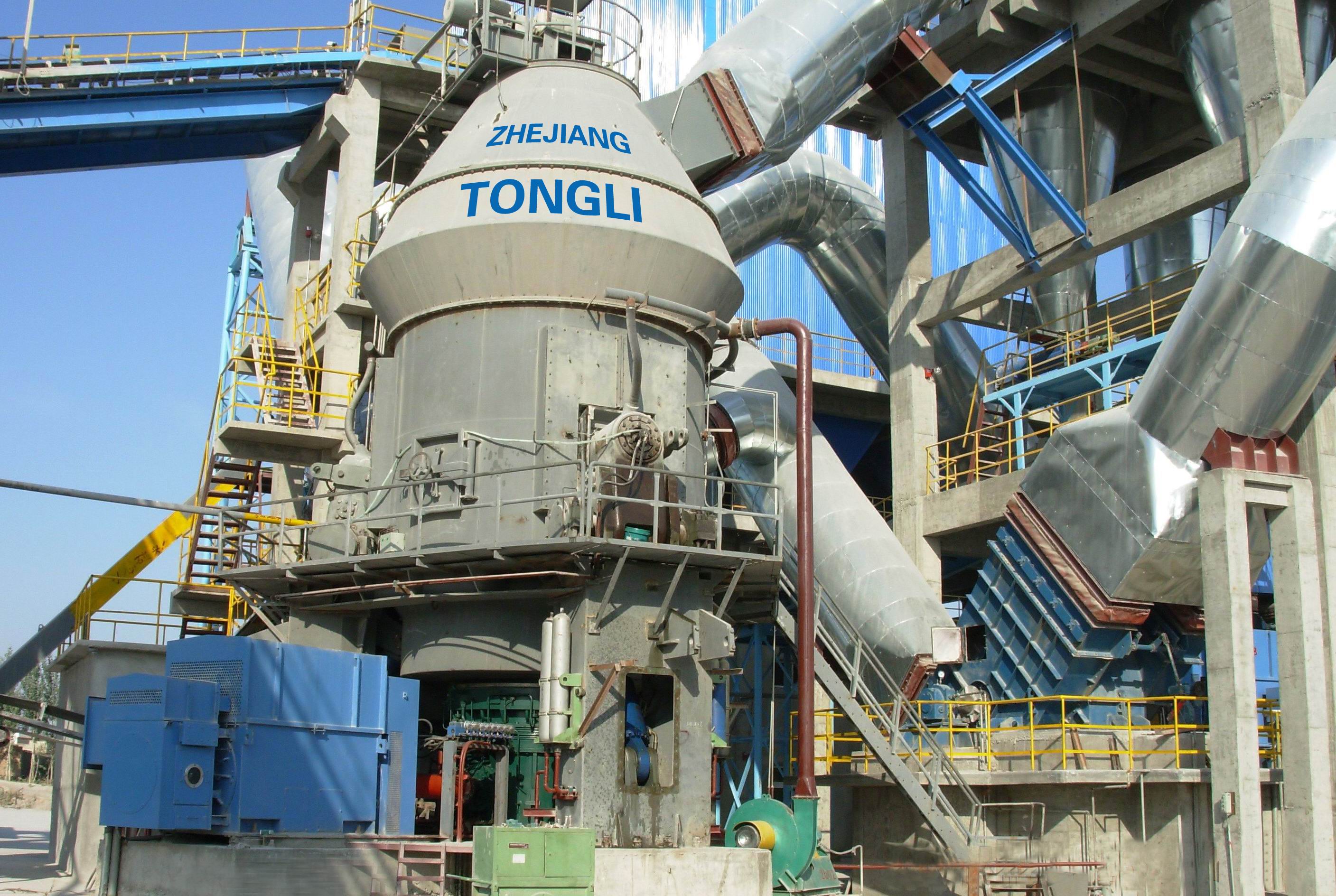

同力重机生产的超细立磨机设备

超细立磨机2
